اسکنر سه بعدی کف پا

اسکنر سه بعدی کف پا (فوت اسکنر لیزری)

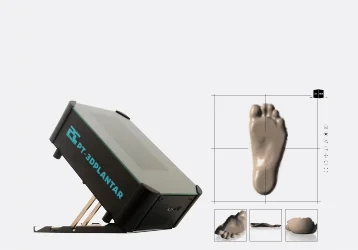

اسکنر سه بعدی کف پا PT-3D PLANTAR با استفاده از پرده لیزری مدلی سه بعدی از کف تا ارتفاع 5 سانتیمتر ارائه می دهد. مزیت اصلی اسکن سه بعدی کف پا، قالبگیری دقیق از کف پا و امکان اندازه گیری ابعاد دقیق قوس طولی و عرضی کف پا در حالت طبیعی می باشد. با استفاده از اسکنر سه بعدی کف پا، نوع قوس کف پا نیز مشخص میشود.

مزایای استفاده از اسکنر سه بعدی کف پا چیست؟

اسکن سه ‌بعدی کف پا به دلیل دقت بالا در مدل‌ سازی و سرعت پردازش، یکی از بهترین روش‌ها برای ارزیابی تخصصی پا و طراحی کفی طبی اختصاصی است. با ثبت شکل واقعی پا و اندازه گیری‌های دقیق، فرآیند ساخت ارتوز و کفی طبی بسیار ساده‌تر، سریع‌تر و مطمئن‌تر انجام می‌شود.

با استفاده از اسکنر سه ‌بعدی کف پا دیگر نیازی به اندازه ‌گیری دستی، تعیین ارتفاع قوس یا ارزیابی سنتی فرم پا نیست؛ تمام این اطلاعات به طور کامل در نرم ‌افزار دستگاه ثبت شده و قابل تحلیل است. این موضوع علاوه بر صرفه ‌جویی در زمان، خطای انسانی را تقریباً به صفر می‌رساند و امکان اسکن تعداد زیادی بیمار را در مدت ‌زمان کوتاه فراهم می‌کند.

اسکنر PT-3D PLANTAR قابلیت انجام اسکن در سه حالت را دارد:

• بدون وزن (Non-Weight Bearing)
• نیمه وزن (Semi-Weight Bearing)
• تمام وزن (Full-Weight Bearing)

به دلیل ابعاد مناسب و وزن سبک، جا به جایی دستگاه بسیار آسان است و حتی برای بیمارانی که مشکلات حرکتی دارند نیز قابل استفاده است. می‌توان اسکن را در حالتی که بیمار روی تخت معاینه دراز کشیده است انجام داد و همچنان تصویری دقیق و استاندارد به دست آورد. از دیگر مزایای اسکن سه بعدی کف پا می‌توان به موارد زیر اشاره کرد:

۱. دقت بسیار بالاتر از قالب‌گیری دستی

این دستگاه خطای انسانی را حذف می‌کند و در هر بار اسکن، اندازه گیری‌ها دقیق، ثابت و قابل تکرار هستند.

۲. افزایش کیفیت ساخت کفی طبی

وقتی مدل سه بعدی کف پا دقیق باشد، طراحی و ساخت کفی طبی اختصاصی با دقت بیشتری انجام می‌شود، در نتیجه راحتی و رضایت بیشتر بیمار را به همراه خواهد داشت.

۳. تشخیص سریع ناهنجاری‌های کف پا

نقاط ضعف ساختاری پا، حتی قبل از ایجاد درد، به کمک اسکن سه‌ بعدی کف پا قابل تشخیص هستند.

۴. مناسب برای کودکان، بزرگسالان و ورزشکاران

برای بررسی بدشکلی های رشدی، پای صاف کودکان، مشکلات ساختاری، و تحلیل عملکرد ورزشی بسیار کاربردی است.

۵. ابزاری دقیق برای ارزیابی توانبخشی

با ثبت مدل سه ‌بعدی کف پا قبل و بعد از دوره درمان، می‌توان میزان اصلاح ناهنجاری‌ها و اثربخشی برنامه توانبخشی را به صورت کاملاً عددی و قابل مقایسه ارزیابی کرد.

چرا متخصصین اسکنر سه‌ بعدی کف پا را انتخاب می‌کنند؟

اسکنر سه بعدی کف پا به‌ دلیل دقت بالا، سرعت عملکرد و کاهش خطای انسانی، به یکی از استانداردهای اصلی ارزیابی پا در کلینیک‌های ارتوپدی فنی، فیزیوتراپی و مراکز ساخت کفی طبی تبدیل شده‌. مهم‌ترین دلایل انتخاب این دستگاه توسط متخصصین عبارت‌اند از:

۱. اسکن سریع و ثبت کامل ساختار کف پا

این دستگاه، اسکن سه ‌بعدی کف پا را طی چند ثانیه از سطوح مختلف پا شامل کف پا، ناحیه پاشنه، بخش‌های داخلی و خارجی و حتی قسمت‌هایی از ساق، با جزئیات کامل ثبت می‌کند. هر چه فرآیند اسکن سریع‌تر و دقیق‌تر باشد، طراحی و ساخت کفی طبی نیز سریع‌تر و با خطای کمتر انجام می‌شود.

۲. تجربه اسکن راحت‌تر برای بیمار

این دستگاه امکان اسکن سه بعدی کف پا در حالت خنثی و بدون تحمل وزن را فراهم می‌کند؛ حالتی که فرم واقعی پا را بدون تغییرات ناشی از ایستادن نشان می‌دهد. در بسیاری از روش‌های سنتی، بیمار مجبور است در وضعیت ایستاده قرار بگیرد که ممکن است به تغییر فرم پا و ثبت اشتباه داده‌ها منجر شود.

۳. دقت میلی متری در مدل ‌سازی پا

اسکن سه بعدی کف پا قالب سه بعدی کف پا، با دقتی در حد ۰.۱ میلی متر است. این میزان دقت برای طراحی ارتز و کفی طبی سفارشی بسیار اهمیت دارد، زیرا حتی کوچک‌ترین اختلاف در اندازه‌گیری‌ها می‌تواند روی راحتی، عملکرد و تأثیر درمانی کفی تاثیر بگذارد.  به همین دلیل متخصصین به داده‌های دقیق و تکرارپذیر این دستگاه اعتماد می‌کنند.

ارائه قالب سه بعدی از پا تا حداکثر ارتفاع 5 سانتیمتر شامل ابعاد دقیق کف پا

بدون استفاده از اشعه های مضر

قابلیت اسکن تمام وزن، بدون وزن، نیمه وزن

خروجی استاندارد STL، پرونده سازی و قابلیت اتصال به نرم افزار یکپارچه پایاتک

روش استفاده از اسکنر سه بعدی کف پا چگونه است؟

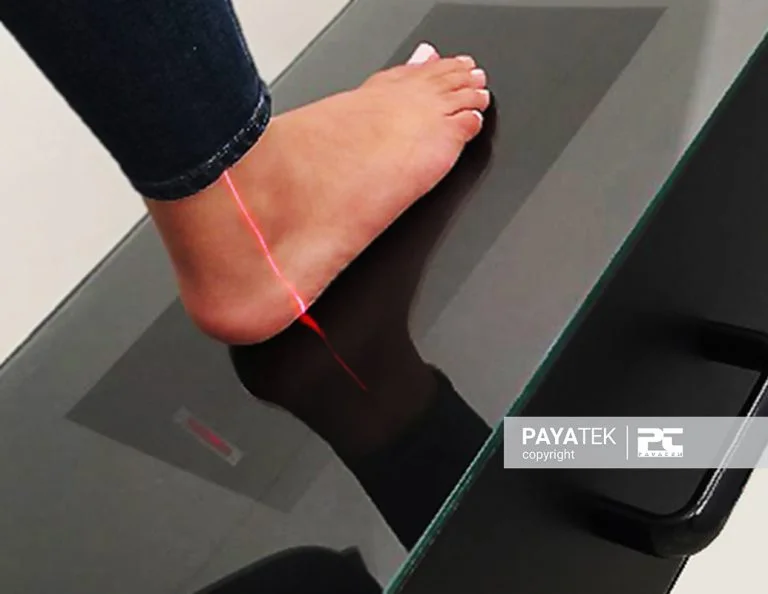

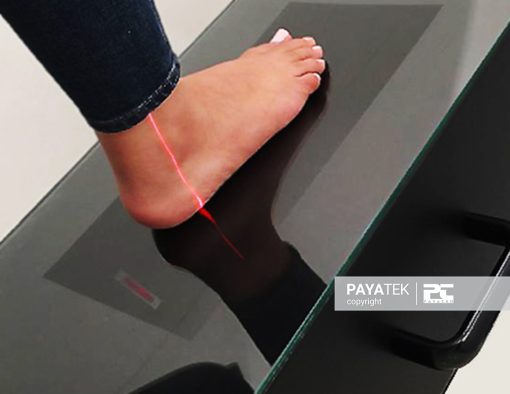

برای استفاده از دستگاه اسکن سه بعدی کف پا، بیمار بر روی صندلی قرار گرفته و آزمونگر مفصل زانو و مچ پا را در حالت خنثی قرار داده و اسکنر را زیر آن منطبق می کند و با دست خود، شست پای بیمار را کمی به بالا می کشد تا شکل قوس طبیعی در کف پا شکل بگیرد. و یا در حالت تمام وزن، فرد بر روی دستگاه به شکل طبیعی می ایستد.

جهت سهولت کاربری، بر روی دستگاه یک شاسی فرمان جهت آغاز فرایند اسکن تعبیه شده و با فشار دادن این شاسی دستگاه به صورت خودکار عمل اسکن گیری را انجام می دهد.

اسکن سه بعدی کف پا تک پا است یا دو پا؟

اجرای اسکن سه بعدی کف پا به صورت تک پا است. برای اسکن دو پا، هر پا به صورت جداگانه اسکن میشود. علت فنی اجرای اسکن سه بعدی بصورت تک پا، به ماهیت کارایی دستگاه مربوط است، زیرا هدف استفاده از این دستگاه اندازه گیری دقیق قوس کف پا و ابعاد پا است. میدانیم که بیشترین حالت تحمل وزن در سیکل گام برداشتن مربوط به فاز mid-stance است که تمام وزن بدن بر روی یک پا قرار دارد و در نتیجه ابعاد دقیق کف پا در این حالت اهمیت ویژه ای دارد. در نتیجه اسکن پا با دستگاه اسکن سه بعدی کف پا نیاز به شبیه سازی چنین حالتی دارد.

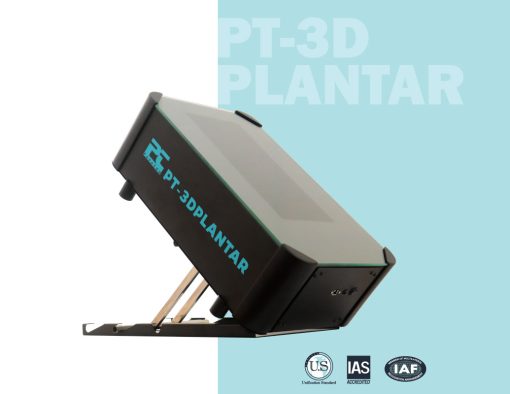

ویژگیهای فوت اسکنر سه بعدی پایاتک مدل PT-3D PLANTAR:

• قابلیت حمل دستگاه و جابجایی آسان
• دقت بالای اسکن و ارائه ابعاد با دقت 0.1 میلیمتر
• پرونده سازی نامحدود برای بیماران
• طراحی ارگونومیک بدنه دستگاه و توجه به نیاز متخصصین جهت سهولت در استفاده
• اسکن فوم باکس علاوه بر پا
• اسکن پا در حالت تحمل تمام وزن، نیمه وزن و بدون وزن
• اندازه گیری شاخص های بیومکانیک پا و تنظیم حالت اتومات در اندازه گیریها
• بهره وری از نرم افزار قدرتمند اسکن پایاتک و امکان بررسی و اندازه گیری های دلخواه در کنار ذخیره نتایج اسکن فشار کف پا، آنالیز پاسچر و… در یک پوشه
• خروجی استاندارد STL و سازگاری کامل با تمام نرم افزار های طراحی سه بعدی، CAD/CAM، طراحی کفی طبی جهت ارجاع به همکاران یا متخصصین

ارائه قالب سه بعدی از کف پا تا ارتفاع 5 سانتیمتر شامل ابعاد دقیق قوس کف پا

مستحکم و قابل حمل

قابلیت اسکن تمام وزن، بدون وزن، نیمه وزن

خروجی استاندارد STL، پرونده سازی و قابلیت اتصال به نرم افزار یکپارچه پایاتک

دستگاه اسکن سه بعدی کف پا برای چه متخصصینی کاربرد دارد؟

از آنجا که اسکن پا به روش سه بعدی به صورت دقیق ابعاد فیزیکی کف پا را اندازه گیری می کند لذا برای اندازه گیری ارتفاع قوس طولی و عرضی و همچنین زوایای انگشتان و تشخیص ناهنجاری های پاشنه مورد استفاده قرار می‌گیرد. به همین دلیل متخصصین ارتوپدی فنی، متخصصین طب فیزیکی و متخصصین حرکات اصلاحی قادر به بهره گیری از این دستگاه می باشند.

کاربردهای اسکنر سه بعدی کف پا

• ساخت کفی و ارتوز سفارشی
• ارزیابی تخصصی مشکلات کف پا
• تشخیص مشکلاتی مانند پای صاف، انحرافات پا، مشکلات قوس و ناهنجاری‌های پاشنه
• بررسی عوامل مؤثر بر دردهای زانو، لگن و کمر
• آنالیز دقیق ساختار پا در کلینیک‌های ارتوپدی، فیزیوتراپی و بیومکانیک ورزشی
• پایش روند درمان و توانبخشی با مقایسه اسکن‌های قبل و بعد از مداخله

خروجی اسکنر سه بعدی کف پا به چه شکل است و چگونه مورد استفاده قرار میگیرد؟

خروجی مهم این نوع اسکنر پا، مدل سه بعدی کف پا (قالب کف پا) می باشد. در این مدل ابعاد قوس طولی و عرضی و زاویه انگشتان و همچنین وضعیت پاشنه پا، به صورت دقیق قابل اندازه گیری می باشد. لذا از این اطلاعات در تشخیص بهتر ناهنجاری های کف پا استفاده می شود. همچنین نوع قوسی طولی پا ( صاف، نرمال، گود) به صورت خودکار تشخیص داده می شود. از خروجی مدل سه بعدی این دستگاه جهت ساخت کفی طبی استفاده می شود.

همچنین این دستگاه وسیله ای بسیار کارآمد جهت ساخت آسان کفی برای کاربری راحتی (کامفورت) می باشد، که خروجی مدل سه بعدی آن در نرم افزار طراحی کفی طبی به صورت اتوماتیک بر روی کفی اعمال می گردد.

استفاده از خروجی اسکنر سه بعدی کف پا در کنار اسکنر فشار کف پا

اسکنر فشار کف پا، فشار نقاطی از پا که در تماس با زمین هستند را مورد بررسی قرار می دهد و در رابطه با ارائه ابعاد فضایی مانند ارتفاع قوس کف پا ناتوان است. همچنین در برخی بیماران دفورمیتی هایی در پا وجود دارد که با ابزار ساده مانند خودکار و کولیس یا خط کش قابل ثبت نمی باشد.

اسکنر سه بعدی کف پا به متخصصان اجازه می دهد ابعاد برداری دقیق از پا انجام دهند. همچنین بتوانند شکل های به وجود آمده در پای بیماران را در ساخت کفی و یا ارتز های دیگر لحاظ کنند. در نتیجه کفی ساخته شده مطابقت بیشتری با پای بیماران خواهد داشت. در شکل زیر نمونه ترکیب اسکن سه بعدی کف پا و اسکن فشار کف پا را در نرم افزار طراحی کفی مشاهده میکنید.

تفاوت اسکنر سه بعدی کف پا با اسکنر نوری در چیست؟

اسکنرهای نوری در واقع فوت سایزهای دیجیتال هستند. این ابزار از یک اسکنر دو بعدی که برای اسکن متن و کاغذ استفاده می شود ساخته شده است. اسکنر نوری درون یک قاب با شیشه قطور قرار گرفته و در واقع یک عکس با ابعاد واقعی از کف پا می گیرد. در این اسکنرها هیچ سنسور یا امکاناتی برای سنجش فشار و یا ارتفاع قوسی وجود ندارد. گرچه در بعضی از مدل های این دستگاه با استفاده از تصویرسازی و تغییر رنگ قسمت های مختلف کف پا این طور وانمود می شود که فشار در قسمت های مختلف اندازه گیری شده است ولی این اندازه گیری ها از لحاظ علمی صحیح نمی باشند. توضیحات کاملتری جهت آشنایی با انواع فوت اسکنرها در مقاله ” آشنایی با انواع اسکنر پا” ارائه شده است.

فوت اسکنر سه بعدی بدلیل مدلسازی دقیق پا ابعاد واقعی پا را ارائه میدهد. از طرف دیگر با لایه بندی کف پا در ارتفاع های استاندارد، و بررسی ناحیه ای از کف پا که در تماس با زمین است، نوع قوس کف پا را به شکل اتومات مشخص میکند. نسخه کاملتر این محصول اسکنر سه بعدی کل پا است.

چه کسانی به اسکن سه ‌بعدی کف پا نیاز دارند؟

• افرادی با درد پا، پاشنه یا زانو
• کسانی که کفی طبی سفارشی نیاز دارند
• ورزشکاران (دویدن، فوتبال، بسکتبال و…)
• کودکان با مشکلات رشد پا
• افراد با قوس زیاد یا قوس کم
• کسانی که ایستادن طولانی دارند (آرایشگر، پرستار، معلمان و…)

معرفی اسکنر سه بعدی کف پا پایاتک مدل PT-3D PLANTAR

ما آماده ایم که شما را با دنیای دیجیتال سلامت پا آشنا کنیم، با ما در ارتباط باشید
